可视化 webpack 内部插件与钩子关系📈

webpack 的成功之处,不仅在于强大的打包构建能力,也在于它灵活的插件机制。

本文的第一部分会先介绍钩子(hook)这个重要的概念与 webpack 插件的工作方式。然而,熟悉的朋友会发现,这种灵活的机制使得 webpack 模块之间的联系更加松散与非耦合的同时,让想要理清 webpack 内部源码结构与联系变得更困难。第二部分将会介绍 webpack 内部插件与钩子关系的可视化展示工具📈,用一张图理清 webpack 内部这种错综复杂的关系。

也许你了解过 webpack 的插件与钩子机制;但你或许不知道,webpack 内部拥有超过 180 个钩子,这些钩子与模块(内置插件)之间的「创建」「注册」「调用」关系非常复杂。因此,掌握 webpack 内部插件与钩子间的关系会帮助我们更进一步理解 webpack 的内部执行方式。

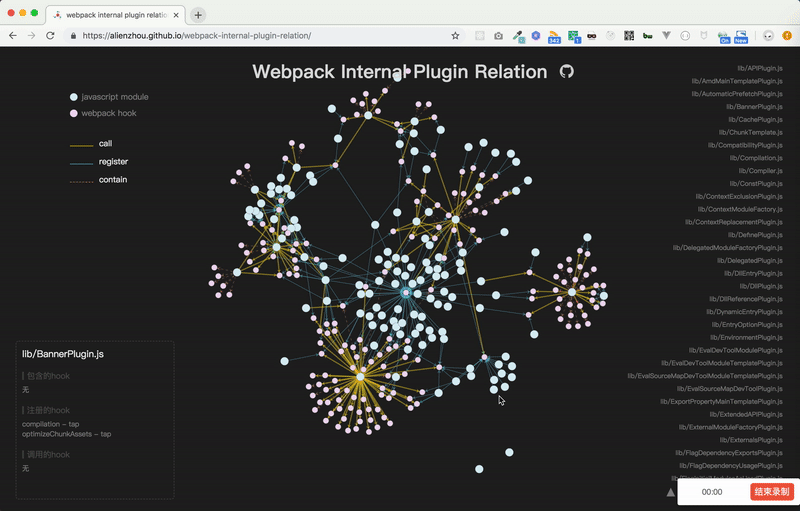

可视化工具使用效果图:

webpack 模块/内置插件与钩子关系图📈

1. webpack 的插件机制

在具体介绍 webpack 内置插件与钩子可视化工具之前,我们先来了解一下 webpack 中的插件机制。

webpack 实现插件机制的大体方式是:

  • 「创建」—— webpack 在其内部对象上创建各种钩子;
  • 「注册」—— 插件将自己的方法注册到对应钩子上,交给 webpack ;
  • 「调用」—— webpack 编译过程中,会适时地触发相应钩子,因此也就触发了插件的方法。

1.1. Tapable

Tapable就是 webpack 用来创建钩子的库。

The tapable packages exposes many Hook classes, which can be used to create hooks for plugins.

通过 Tapable ,可以快速创建各类钩子。以下是各种钩子的类函数:

1
2
3
4
5
6
7
8
9
10
11
const {
SyncHook,
SyncBailHook,
SyncWaterfallHook,
SyncLoopHook,
AsyncParallelHook,
AsyncParallelBailHook,
AsyncSeriesHook,
AsyncSeriesBailHook,
AsyncSeriesWaterfallHook
} = require("tapable");

以最简单的 SyncHook 为例,它可以帮助我们创建一个同步的钩子。为了帮助理解 Tapable 创建钩子的使用方式,我们以一个“下班回家进门”的模拟场景来介绍 Tapable 是如何使用的。

现在我们有一个 welcome.js 模块,它设定了我们“进门回家”的一系列行为(开门、脱鞋…):

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// welcome.js
const {SyncHook} = require('tapable');

module.exports = class Welcome {
constructor(words) {
this.words = words;
this.sayHook = new SyncHook(['words']);
}

// 进门回家的一系列行为
begin() {
console.log('开门');
console.log('脱鞋');
console.log('脱外套');
// 打招呼
this.sayHook.call(this.words);
console.log('关门');
}
}

首先,我们在构造函数里创建了一个同步钩子 sayHook ,它用来进行之后的打招呼。

然后,begin() 方法描述了我们刚回家进门的一系列动作:开门、脱鞋、脱外套、关门。其中,在「脱外套」与「关门」之间是一个打招呼的行为,我们在此触发了 sayHook 钩子,并将 words 作为参数传入其中。

注意,这里的 .call() 的方法是Tapable提供的触发钩子的方法,不是js中原生的call方法。

触发这一系列流程也非常简单:

1
2
3
4
5
6
7
8
9
10
11
// run.js
const Welcome = require('./welcome');
const welcome = new Welcome('我回来啦!');
welcome.begin();

/* output:
* 开门
* 脱鞋
* 脱外套
* 关门
* /

接下来,我们希望有不同的打招呼方式 —— “普通地打招呼”和“大喊一声”。

对应的我们会有两个模块 say.jsshout.js ,通过 .tap() 方法在 sayHook 钩子上注册相应方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
// say.js
module.exports = function (welcome) {
welcome.sayHook.tap('say', words => {
console.log('轻声说:', words);
});
};

// shout.js
module.exports = function (welcome) {
welcome.sayHook.tap('shout', words => {
console.log('出其不意的大喊一声:', words);
});
};

最后,我们修改一下 run.js ,给 welcome 应用 shout.js 这个模块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// run.js
const Welcome = require('./welcome');
const applyShoutPlugin = require('./shout');
const welcome = new Welcome('我回来啦!');
applyShoutPlugin(welcome);
welcome.begin();

/* output:
* 开门
* 脱鞋
* 脱外套
* 出其不意的大喊一声: 我回来啦!
* 关门
* /

这样,我们就把打招呼的实现方式与 welcome 解耦了。我们也可以使用 say.js 模块,甚至和 shout.js 两者同时使用。这就好比创建了一个“可插拔”的系统机制 —— 我可以根据需求自主选择要不要打招呼,要用什么方式打招呼。

虽然上面的例子非常简单,但是已经可以帮助我们理解 tapable 的使用以及插件的思想。

1.2. webpack 中的插件

在介绍 webpack 的插件机制前,先简单回顾下上面“进门回家”例子:

  • 我们的 Welcome 类是主要的功能类,其中包含具体的功能函数 begin() 与钩子 sayHook
  • run.js 模块负责执行流程,控制代码流;
  • 最后,say.jsshout.js 是独立的“可插入”模块。根据需要,我们可以自主附加到主流程中。

理解了上面这个例子,就可以很好地类比到webpack中:

例如,webpack中有一个重要的类 —— Compiler ,它创建了非常多的钩子,这些钩子将会散落在“各地”被调用( call )。它就类似于我们的 Welcome 类。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// Compiler类中的部分钩子

this.hooks = {
/** @type {SyncBailHook<Compilation>} */
shouldEmit: new SyncBailHook(["compilation"]),
/** @type {AsyncSeriesHook<Stats>} */
done: new AsyncSeriesHook(["stats"]),
/** @type {AsyncSeriesHook<>} */
additionalPass: new AsyncSeriesHook([]),
/** @type {AsyncSeriesHook<Compiler>} */
beforeRun: new AsyncSeriesHook(["compiler"]),
/** @type {AsyncSeriesHook<Compiler>} */
run: new AsyncSeriesHook(["compiler"]),
/** @type {AsyncSeriesHook<Compilation>} */
emit: new AsyncSeriesHook(["compilation"]),
……
}

然后,webpack 中的插件会将所需执行的函数通过 .tap() / .tapAsync() / .tapPromise() 等方法注册到对应钩子上。这样,webpack 调用相应钩子时,插件中的函数就会自动执行。

那么,还有一个问题:webpack 是如何调用插件,将插件中的方法在编译阶段注册到钩子上的呢?

对于这个问题,webpack 规定每个插件的实例,必须有一个 .apply() 方法,webpack 打包前会调用所有插件的 .apply() 方法,插件可以在该方法中进行钩子的注册。

在 webpack 的 lib/webpack.js 中,有如下代码:

1
2
3
4
5
if (options.plugins && Array.isArray(options.plugins)) {
for (const plugin of options.plugins) {
plugin.apply(compiler);
}
}

上面这段代码会从 webpack 配置的 plugins 字段中取出所有插件的实例,然后调用其 .apply() 方法,并将 Compiler 的实例作为参数传入。这就是为什么 webpack 要求我们所有插件都需要提供 .apply() 方法,并在其中进行钩子的注册。

注意,和 .call() 一样,这里的 .apply() 也不是 JS 的原生方法。你会在源码中看到许多 .call().apply() ,但它们基本都不是你认识的那个方法。

2. 编译期( Compiler 中)钩子的触发流程

目前,网上已经有了一些解析 webpack 的优质文章。其中也不乏对 webpack 编译流程整理与介绍的文章。

但是,由于我近期的工作与兴趣原因,需要对 webpack 内部的执行步骤与细节做一些较为深入的调研,包括各种钩子与方法的注册、触发时机、条件等等。目前的一些文章内容可能不足以支持,据此做了一定的整理工作。

2.1. 一张待完善的图

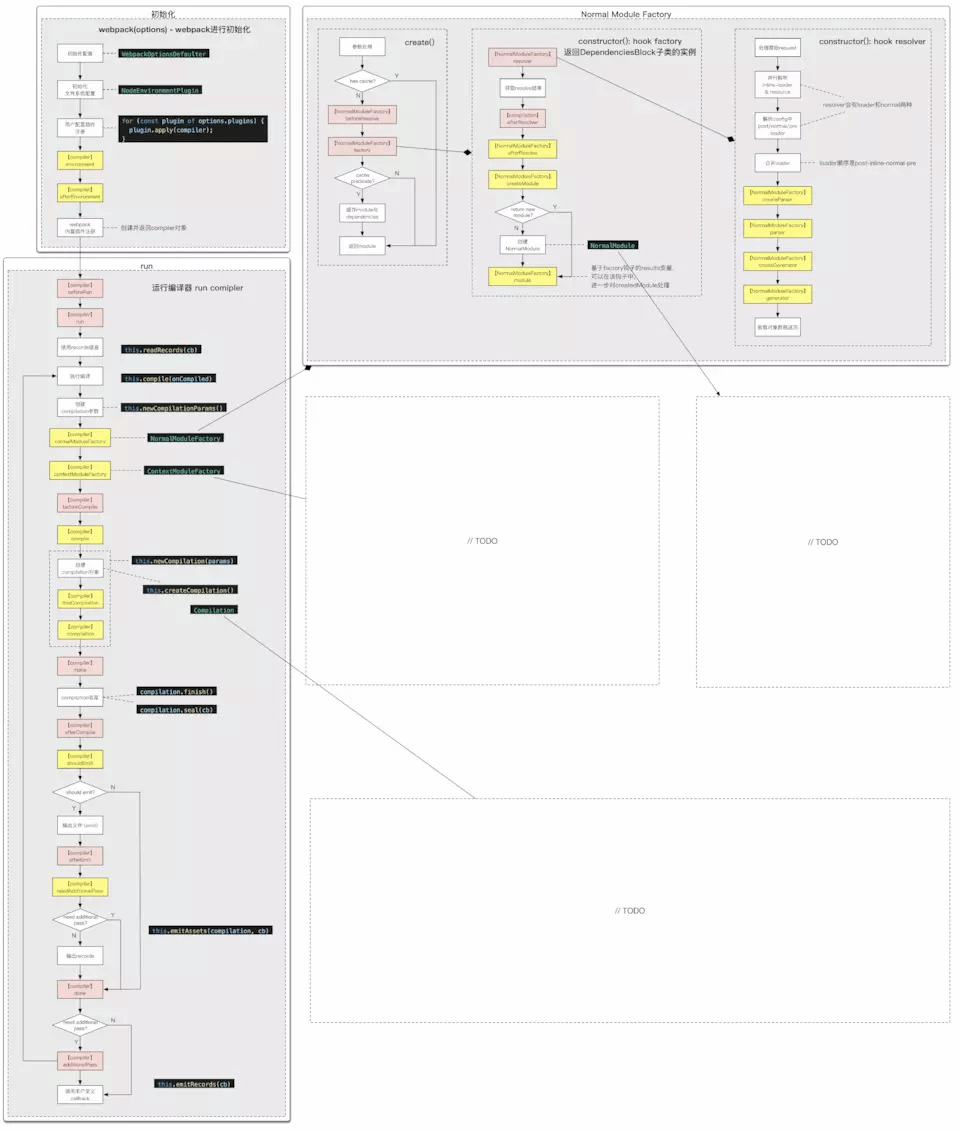

下面是我之前梳理的 Compiler.run() 方法(编译的启动方法)的执行流程及钩子触发情况(图中只涉及了一部分 compilation 的相关钩子,完整版还需进一步整理):

但是梳理过程中其实出现了一些困难。如果你也曾经想要仔细阅读 webpack 源码并梳理内部各个模块与插件执行流程与关系,可能也会碰到和我一样的麻烦。下面就来说一下:

2.2. 插件与钩子机制带来的问题

首先,可以看到由于图比较细,所以它会比网上常见的整体流程图要复杂;但是,即使只算上 webpack 常用插件、compiler 钩子与 compilation 钩子,这张图也只算是其中一小部分。更不用说另外上百个你可能从未接触过的钩子。这些模块与钩子交织出了一个复杂的 webpack 系统。

其次,在源码阅读与整理的过程中,还会遇到几个问题:

  • 联系松散。根据以上的例子,你可以发现:使用 tapable 钩子类似事件监听模式,虽然能有效解耦,但钩子的注册与调用几乎完全无关,很难将一个钩子的“创建 - 注册 - 调用”过程有效联系起来。

  • 模块交互基于钩子。webpack 内部模块与插件在很多时候,是通过钩子机制来进行联系与调用的。但是,基于钩子的模式是松散的。例如你看到源码里一个模块提供了几个钩子,但你并不知道,在何时、何地该钩子会被调用,又在何时、何地钩子上被注册了哪些方法。这些以往都是需要我们通过在代码库中搜索关键词来解决。

  • 钩子数量众多。webpack 内部的钩子非常多,数量达到了180+,类型也五花八门。除了官网列出的 compilercompilation 中那些常用的钩子,还存在着众多其他可以使用的钩子。有些有用的钩子你可能无从知晓,例如我最近用到的 localVarsrequireExtensions 等钩子。

  • 内置插件众多。webpack v4+ 本身内置了许多插件。即使非插件,webpack 的模块自身也经常使用 tapable 钩子来交互。甚至可以认为,webpack 项目中的各个模块都是“插件化”的。这也使得几乎每个模块都会和各种钩子“打交道”。

这些问题导致了想要全面了解 webpack 中模块/插件间作用关系(核心是与钩子的关系)具有一定的困难。为了帮助理解与阅读 webpack 源码、理清关系,我制作了一个小工具来可视化展示内置插件与钩子之间的关系,并支持通过交互操作进一步获取源码信息。

3. Webpack Internal Plugin Relation

Webpack-Internal-Plugin-Relation 是一个可以展现 webpack 内部模块(插件)与钩子间关系的工具。文章开头展示的动图就是其功能与使用效果。

github仓库地址:https://github.com/alienzhou/webpack-internal-plugin-relation
可以在这里查看 在线演示

3.1. 关系类型

模块/插件与钩子的关系主要分为三类:

  • 模块/插件「创建」钩子,如this.hooks.say = new SyncHook()
  • 模块/插件将方法「注册」到钩子上,如obj.hooks.say.tap('one', () => {...});
  • 模块/插件通过「调用」来触发钩子事件,如obj.hooks.say.call()

3.2. 效果演示

可以进行模块/插件与钩子之间的关系展示:

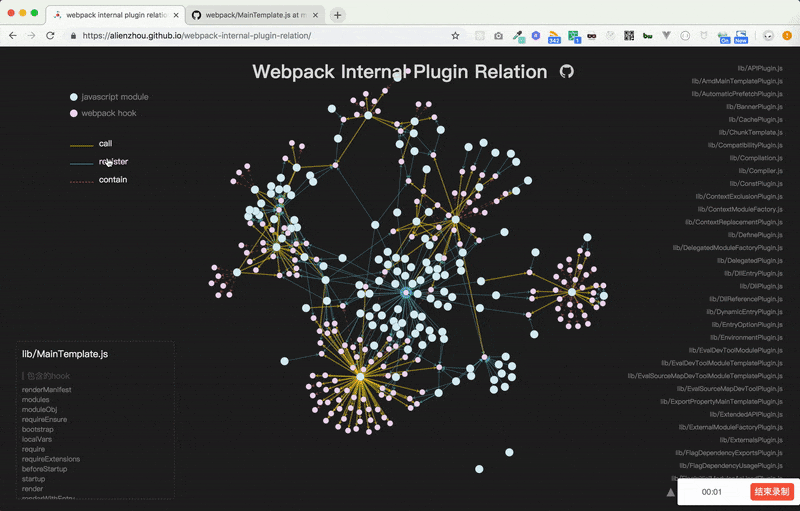

可以通过点击等交互,展示模块内钩子信息,双击直接跳转至 webpack 相应源码处:

由于关系非常复杂( 600+ 关系),可以对关系类型进行筛选,只展示关心的内容:

3.3. 工具包含的功能

具体来说,这个工具包含的功能主要包括:

  • 关系收集

    • 收集模块中 hook 的创建信息,即钩子的创建信息;
    • 收集模块中 hook 的注册信息,记录哪些模块对哪些钩子进行了注册;
    • 收集模块中 hook 的调用信息,即钩子是在代码中的哪一行触发的;
    • 生成包含「模块信息」、「钩子信息」、「源码位置信息」等原始数据的文件。
  • 可视化展示

    • 使用力导向图可视化展示插件、钩子间关系。可以看到目前 webpack v4 中有超过 180 个钩子与超过 130 个模块;
    • 展示所有模块与钩子列表。
  • 交互信息

    • 支持对力导向图中节点的展现进行筛选;
    • 通过单击 javascript module 类节点,可在左下角查看模块的详细信息;
    • 双击 javascript module 类节点,可直接打开 webpack 对应源码查看;
    • 双击节点间关系,可直接打开并定位源码具体行数,进行查看;
    • 可以选择要查看的关系:创建-contain / 注册-register / 调用-call。

3.4. 基于原始数据定制自己的功能

目前,工具会将原始的采集结果都保留下来。因此,如果你并不需要可视化展示,或者有自己的定制化需求,那么完全可以基于这些信息进行处理,用于你所需的地方。模块的原始信息结构如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
"lib/MultiCompiler.js": {
"hooks": [
{
"name": "done",
"line": 17
},
{
"name": "invalid",
"line": 18
},
{
"name": "run",
"line": 19
},
{
"name": "watchClose",
"line": 20
},
{
"name": "watchRun",
"line": 21
}
],
"taps": [
{
"hook": "done",
"type": "tap",
"plugin": "MultiCompiler",
"line": 37
},
{
"hook": "invalid",
"type": "tap",
"plugin": "MultiCompiler",
"line": 48
}
],
"calls": [
{
"hook": "done",
"type": "call",
"line": 44
}
]
}

4. 尾声

这个Webpack-Internal-Plugin-Relation的小工具主要通过:

  1. 遍历 webpack 源码模块文件
  2. 语法分析获取钩子相关信息
  3. 加工原始采集信息,转换为力导向图所需格式
  4. 基于力导向图数据构建前端 web 可视化服务
  5. 最后再辅以一些交互功能

目前我在使用它帮助阅读与整理 webpack 源码与编译流程。也许有些朋友也碰到了类似问题,分享出来希望它也能在某些方面对你有所帮助。如果你也对webpack或者这个工具感兴趣,希望能多多支持我的文章和工具,一同交流学习~😊

告别「webpack 配置工程师」

写在最后。

webpack 是一个强大而复杂的前端自动化工具。其中一个特点就是配置复杂,这也使得「webpack 配置工程师」这种戏谑的称呼开始流行🤷但是,难道你真的只满足于玩转 webpack 配置么?

显然不是。在学习如何使用 webpack 之外,我们更需要深入 webpack 内部,探索各部分的设计与实现。万变不离其宗,即使有一天 webpack “过气”了,但它的某些设计与实现却仍会有学习价值与借鉴意义。因此,在学习 webpack 过程中,我会总结一系列【webpack进阶】的文章和大家分享。

欢迎感兴趣的同学多多交流与关注!
